GIA, 천연 다이아몬드 원석을 모조한 랩그로운 다이아몬드 검사

GIA는 6.87캐럿짜리 랩그로운 다이아몬드를 검사했는데, 이 스톤은 제조자들이 천연 다이아몬드 원석을 모방하도록 의도적으로 모양을 다듬은 것이었습니다.

니어 컬러리스인 이 스톤은 CVD 방식으로 만들어 천연 다이아몬드 원석과 유사하게 가공한 최초의 사례로 여겨진다고 GIA에서 발행하는 계간지인 'Gems & Gemology' 봄호에 기사로 실렸습니다.

라만 분광법(Raman spectroscopy)을 이용한 조사 결과, 해당 물질은 천연 원석 결정과 유사한 거의 정팔면체 형태를 가진 다이아몬드임이 확인되었지만, 추가 분석 결과, 마주 보는 면 중 한 쌍만 평행하여 진정한 정팔면체는 아닌 것으로 나타났습니다. 미분 간섭계 현미경 관찰 결과, 천연 정팔면체에서 일반적으로 볼 수 있는 성장 단계나 트라이곤과는 달리, 폴리쉬 라인이 있는 매우 평평한 면들이 관찰되었습니다. 패싯 접합부가 매우 거칠었는데, 이는 컬러 향상을 위한 조치 이후 주요 패싯들이 재연마되었기 때문일 가능성이 있다고 GIA는 설명했습니다.

X선 라우에 회절(X-ray Laue diffraction) 분석 결과, 해당 다이아몬드의 어떤 것도 천연 다이아몬드 팔면체의 전형적인 구조와 일치하는 점이 없는 것으로 나타났습니다. 오히려 마주 보는 두 면이 CVD 방식으로 성장시킨 합성석 덩어리에서 가공된 것으로 보이는 방식과 일치했습니다. GIA는 이러한 형태로 재료를 가공하려면, 매우 정교한 공정이 필요하고 수율이 현저히 낮아질 것이므로, 이는 속이려는 의도였을 가능성이 높다고 판단했습니다.

다이아몬드뷰(DiamondView) 이미징을 통해 해당 물질이 CVD 방식으로 성장된 합성 물질임을 명확히 확인했으며, 주황색 발광띠는 성장 과정에서 형성된 질소-공극 중심을 나타냅니다.

적외선 흡수 분석 결과, 해당 물질은 질소가 검출되지 않은 타입 IIa로 확인되었습니다. 천연 다이아몬드의 약 1~2%가 타입 IIa지만, 형태가 불규칙한 경우가 있습니다. 그러나 잘 형성된 천연 정팔면체 결정은 거의 항상 타입 Ia이므로, 이러한 조합은 천연 다이아몬드라고 보기 어렵습니다. 무색 랩그로운 다이아몬드는 일반적으로 타입 IIa 또는 위크 타입 IIb입니다.

해당 스톤에 대한 분석 결과는 연마된 랩그로운 다이아몬드에서 볼 수 있는 특징과 일치하는 것으로 나타났습니다. 현재로서는 랩그로운 다이아몬드를 천연 원석으로 광범위하게 바꿔치기하는 사례는 보고되지 않았습니다. GIA는 만약 이러한 사례가 더 빈번해진다면 기존의 선별 장비를 원석 분석에도 적용할 수 있을 것이라고 덧붙였습니다.

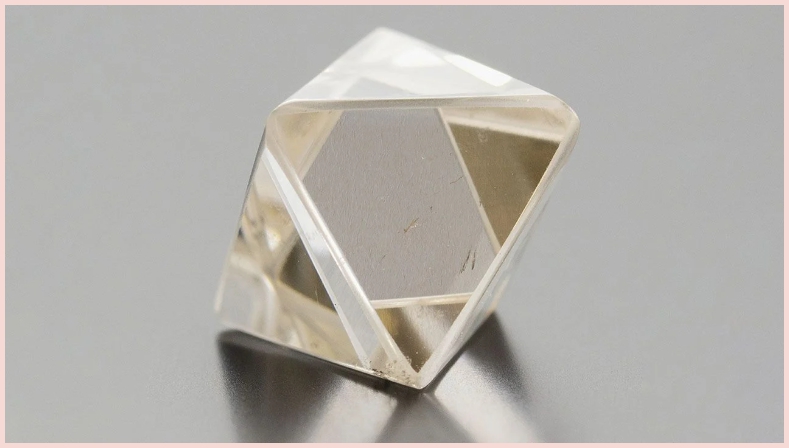

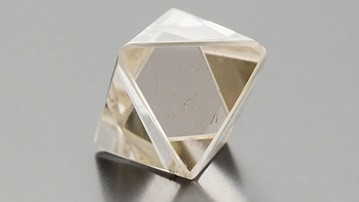

사진: GIA에서 감정한 6.87캐럿짜리 랩그로운 다이아몬드.
